무수축몰탈 씨카 그라우트(무수축 그라우트 개념 정리)
무수축 몰탈이란
무수축 몰탈이란,
경화 과정에서 수축하지 않는 몰탈을 말합니다.
다만, 여기서 무수축은 수축이 완전히 0이라는 것은 아닙니다.
기본적으로 시멘트가 주원료가 되는 몰탈류는 물과 혼합시 수화반응을 일으키며
딱딱하게 응고, 곧 경화하여 콘크리트가 됩니다.
이렇게 물과 만나 경화하는 시멘트를 가리켜 수경성 시멘트라 부르는데,
이 수화반응 자체가 수분이 증발하면서 발생하는 화학작용이기 때문에
물과 혼합된 시멘트반죽(슬러리)가 완전 건조가 될 경우 부피비가 어느 정도 줄어드는 것은 시멘트의 필연적 특성입니다.
무수축 몰탈은 이 수축성을 보상하기 위해 공장에서 프리믹스된 자재로
일반적으로 팽창성을 지닌 혼화제,
그리고 단위수량(단위 당 포함된 물의 양)을 적게 하면서도 유동성을 향상시키기 위한 감수제가 첨가되어 만들어집니다.
혼화제와 혼화재는 서로 다른 단어라는 점, 참고하시기 바랍니다.
무수축 그라우트란
무수축 몰탈의 풀 네임을 보면
'수경성 시멘트 무수축 그라우트'라고 복잡하게 명기되어 있는 것을 볼 수 있습니다.
수경성 시멘트라는 것은 위에서 말씀드린 대로, 물과 혼합하여 사용하는 시멘트계 자재라는 뜻이 되겠습니다.
무수축 그라우트는 '무수축'과 '그라우트'가 합쳐진 단어로
그라우트는 빈 틈을 채우거나 구조물을 보강하기 위해 사용되는 물질을 의미합니다.
영어 grout에서 온 단어로, 동명사인 그라우팅(grouting)은 그라우트를 이용해 보수보강하는 행위를 가리킵니다.
어찌 보면 빈 공간을 채우는 그라우트와 무수축이 함께 가는 것은 당연한 일일 수 있는데,
채움재가 경화 후 수축하여 빈 공간을 완전히 매꾸어주지 못한다면 그라우팅하는 의미가 없어지기 때문입니다.
씨카그라우트, 차별화된 강도
씨카그라우트Ⓡ는 씨카 코리아(Sika Korea)에서 제조하는 무수축 그라우트로
KS F 4044 인증 제품으로 월등히 높은 압축강도와 더불어
무수축 그라우트로서의 기본 성능을 충실히 갖추고 있습니다.
무수축 그라우트는 일반적으로 기계류의 기초나 중구조물의 기초 등에 쓰이기 때문에
기본적으로 높은 강도가 필요합니다.
씨카그라우트는 770kgf/㎠ 이상의 압축강도를 발현합니다.
아직 고강도라는 것이 감이 잘 안오실 수 있는데,
일반 몰탈류의 압축강도가 100~200kgf/㎠, 고강도몰탈이라는 명칭이 붙은 자재들이 400~500kgf/㎠ 선인 것을 생각하시면 됩니다.
씨카그라우트, 우수한 유동성
고유동성도 무수축 그라우트가 갖추어야 하는 필수 요소 중 하나입니다.
아래는 무수축 그라우트 시공 장면인데,
이처럼 그라우트재는 좁은 공간에도 부워 넣어 빈 공간을 밀실하게 채울 수 있어야 하기 때문에
흐름성이 좋아야 합니다.
씨카그라우트의 유동성은 수치만 놓고 봤을 때에는
300mm로 그 유명한 자동수평몰탈류가 220~260mm보다 높은 수치를 보입니다.(그라우트 물비 16~18%)
때문에 자기수평성이 필요한 곳에 무수축 몰탈을 사용하는 경우도 많이 있습니다.
그러나 유동성만 가지고 자재를 적용하는 것은 아니기 때문에
이 수치만 가지고 자재를 적용하는 것은 금물입니다.
기본적으로 그라우트는 채움재로서의 역할을 하는 자재이기 때문에 마감재로 적용할 수는 없습니다.
특성을 정리하자면 다음과 같습니다.
- 고유동성 및 고강도
- 체적 변화가 없음(적정 팽창율)
- 재료 분리 현상이 없음
- 무독성, 비부식성
- 내충격성, 내진동성
- KS F 4044 인증

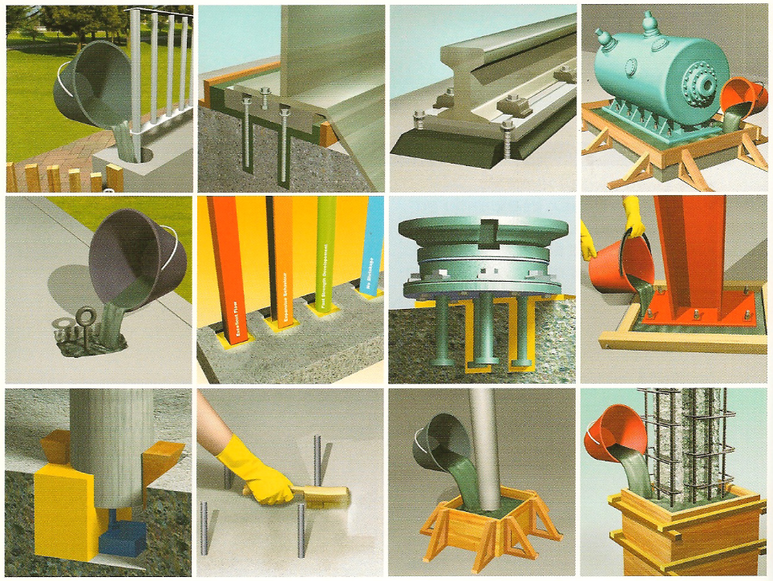

씨카그라우트 적용 부위
아래와 같이 적용이 가능합니다.
- 기계류의 기초
- 각종 레일의 고정 부위
- 프리캐스트 시공에서의 각 기둥 고정 부위
- 앙카 볼트의 고정
- 교량 받침대
- 기타 동공부, 패인 곳, 이격이 생긴 곳
- 각종 구조물 보수
위 적용부위 예시 중 가령 교량 받침은 상부구조의 하중이 집중되는 접점에 있기 때문에,
특히나 높은 강도와 내구성이 요구되는 부위입니다.
따라서 이론적으로 필요한 설계강도의 기준도 600kgf/㎠ 이상으로 되어 있는데,
씨카그라우트의 경우 표준양생 기준 재령 28일 압축강도가 770kgf/㎠이기 때문에 위 기준을 넉넉히 초과합니다.
소요량 산출법
씨카그라우트 소요량은 1㎥당 1,900kg(76포)로,
실소요량은 다음과 같이 산출하면 됩니다.
e.g. 면적 50cm * 80cm, 높이 10cm 5개소 타설 시
기초 체적은 0.04㎥ * 5 = 0.2㎥
1,900kg * 0.2 = 380kg ≒ 그라우트 16포
