균열 보수를 위한 인젝션방수 장비(주입기, 패카, 구찌 등)

지하구조물, 외부에서 방수 작업이 어려운 누수부위 지수 등에 널리 사용되는 인젝션방수.



인젝션방수는 누수가 되는 균열 내부로 방수액을 꽉 채워 지수를 하는 방식이기 때문에

고압 주입이 가능한 별도의 장비가 필요합니다.



1액형 고압주입기 DHP-M1000입니다.



DHP-M1000은 우레탄발포지수제를 이용한 인젝션방수뿐 아니라,

에폭시주입제를 이용한 에폭시그라우팅, 철판보강 등 콘크리트 구조물 보수보강에 범용으로 사용되는 주입장비입니다.

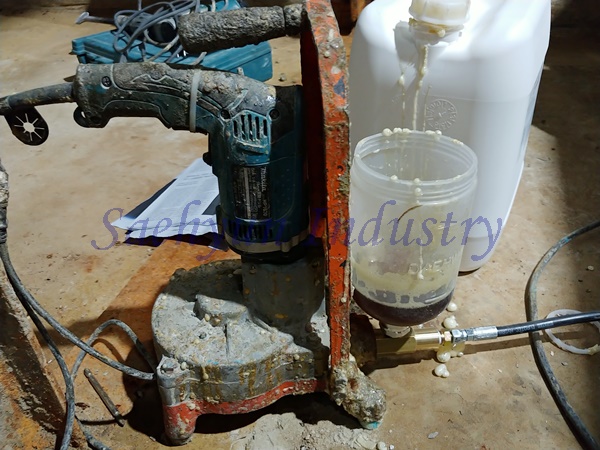

오랫동안 사용하다 보면 위와 같이 됩니다.

몇 년간 사용한 것 치고 관리가 아주 잘 된 것입니다.ㅋ



DHP-M1000은 1액형 주입에 최적화된 장비입니다.

높은 토출압력에 비해 소형화되어 있어서 보수보강 현장에서 널리 사용할 수 있습니다.



구조가 단순하면서도 튼튼해서 관리만 잘 해 주면 몇 년이고 안정적으로 사용할 수 있습니다.

또 고장이 나더라도 쉽게 보수할 수 있습니다.



---

주입기를 사용할 때 필수적으로 사용되는 소모품들이 몇 가지 있습니다.



1. 구찌노즐

소위 '구찌'라 불리는 주입기의 가장 끝 부분에 연결되는 부품입니다.

주입을 할 때 높은 압력이 걸려도 떨어지지 않고 주입부위에 고정될 수 있게 잡아주는 역할을 합니다.



오래 사용하다보면 패카를 물어주는 고정부위가 헐거워지고

약액 잔여물이 계속 쌓이기 때문에 일정 정도 사용한 후에는 갈아주어야 하기 때문에,

주입기 사용시 가장 많이 사용되는 소모품 중 하나입니다.



2. 펌프유닛

피스톤뭉치라고도 부르는 펌프유닛입니다.

전동드릴의 회전운동을 수평운동으로 변환하여 약액을 밀어내는 역할을 하는 부위입니다.



부품 중 다소 비싼 편이고 교체하는 방법도 까다로운 편이어서

되도록이면 교체할 일이 없도록 관리를 해 주는 것이 좋습니다.







3. 패카

주입기 부속품은 아니지만, 인젝션방수시 필수품인 패카(packer)입니다.

지름 10파이(10mm 두께) * 길이 60mm, 100mm, 150mm 등 다양한 종류가 있는데,

60mm짜리가 가장 많이 사용됩니다.





---

주입기 기본 사용 및 관리방법



주입기로 사용되는 우레탄과 에폭시수지는 시간이 지나면 경화가 됩니다.

따라서 주입기 내부에 약액이 오랜 시간 남아있을 경우 펌프유닛, 고압호스 등을 전부 새로 갈아주어야 하는 일이 발생합니다.



기억하셔야 할 가장 중요한 것은 사용 후에는 주입에 사용된 약액을

주입기 밖으로 전부 배출시켜야 한다는 것입니다.



방법은 간단합니다.

우레탄이나 에폭시가 채우고 있는 공간(약액통, 호스 등)을 전용세척제로 바꾼다고 생각하시면 됩니다.

다시 말해, 약액통에 전용세척제를 채우고 우레탄이나 에폭시가 전부 배출될 때까지, 그리고 세척제가 약액통과 호스에 남아 있을 정도로 토출시켜 주시면 됩니다.



1액형 우레탄발포지수제의 경우 며칠동안은 약액을 그대로 보관하셔도 괜찮습니다.

그러나 2액형 에폭시주입제나 고강도우레탄 같은 경우 연속작업을 하는 경우를 제외하고

휴식을 취할 때마다 반드시 청소를 해 주셔야 합니다.





차량리프트 피트 인젝션방수 시공



인젝션방수 공법의 기본 내용은 아래 시방서를 참고하시기 바랍니다.
